Размеры, мм |
150х162х65 |
|
Посадочный размер, мм |
150,0 |
|
Номер чертежа |
ПИК 150-2,5 АМ |
|
Завод-изготовитель |
Компрессорные технологии |
|
Вес: |
2,6 кг |
|
Применяется в компрессорах |
205ВП-12/220, 205ГП-12/220, 2ВМ4-15/25, 302ВП-30/8 |
|
Материал |
алюминиевый сплав |
|
Положение |
вертикальная, горизонтальная линия компрессора |
|
Параметры |
всасывающий, нагнетательный |
|
Сжимаемый газ |
азот ,водород, воздух, кислород, газ |
|
Изготовлено по |
ТУ 3643-001-91673354-2011 |
|
Диаметр, мм |
150 х 162 |
|
Высота, мм |
65,0 |
|
Максимальный перепад давления,кгс/см2: |
2,5 (25,0) |
|
Конструктивное исполнение |
прямоточный |
|
Классификация |
клапан компрессора |
|
Исполнение |
самодействующий, разборный |
|
Климатическое исполнение |
УХЛ4 |

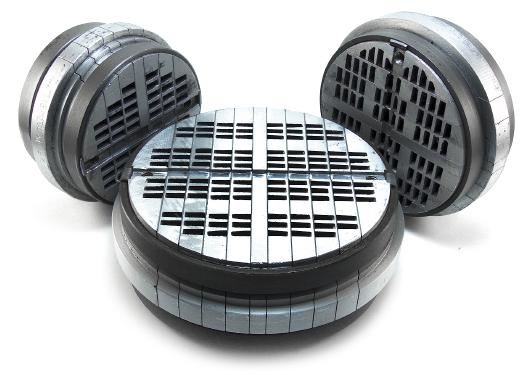

Структурно, прямоточные клапаны ПИК 150-2,5 АМ несложны и состоят из седел и пластин, связанных с помощью запрессованных специальных кольцевых соединений. Седла для клапанов изготовлены из материалов таких как алюминий, латунь или конструкционная сталь, тогда как пластины выполнены из высококачественной нержавеющей пружинной стали.
Применение прямоточных клапанов ПИК 150-2,5 АМ позволяет сократить специфическое энергопотребление на 5-12%, уменьшить температуру сжатого газа, а также повысить эффективность компрессора на 6-10%. Эти клапаны характеризуются практически бесшумной работой.
