Размеры, мм |
110х122х65 |
|
Посадочный размер, мм |
110,0 |
|
Завод-изготовитель |
Компрессорные технологии |
|
Вес: |
1,5 кг |
|
Применяется в компрессорах |
205ВП-13/250, 4М10-40/70, 305ВП-16/70 и др |
|
Материал |
алюминиевый сплав |
|
Положение |
вертикальная, горизонтальная линия компрессора |
|
Параметры |
всасывающий, нагнетательный |
|
Сжимаемый газ |
азот ,водород, воздух, кислород, газ |
|
Изготовлено по |
ТУ 3643-001-91673354-2011 |
|
Максимальный перепад давления,кгс/см2: |
25,0 |
|
Конструктивное исполнение |
клапан прямоточный |
|
Классификация |
рабочий клапан компрессора |
|
Исполнение |
в сборе |
|
Климатическое исполнение |
УХЛ4,У4,N4,Т4 |

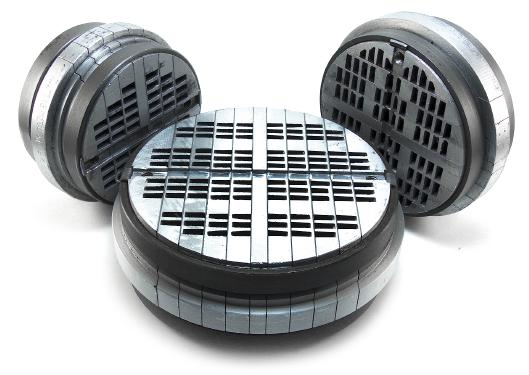

Структурно, прямоточные клапаны ПИК 110-4,0 АМ несложны и состоят из седел и пластин, связанных с помощью запрессованных специальных кольцевых соединений. Седла для клапанов изготовлены из материалов таких как алюминий, латунь или конструкционная сталь, тогда как пластины выполнены из высококачественной нержавеющей пружинной стали.
Применение прямоточных клапанов ПИК 110-4,0 АМ позволяет сократить специфическое электропотребление на 5-12%, уменьшить температуру сжатого газа, а также повысить эффективность компрессора на 6-10%. Эти клапаны характеризуются практически бесшумной работой.
