| Наименование |
Норма |
|
1. Перерабатываемый воздух: |
|
|
Давление МПа (кгс/см2) - газообразный режим - жидкостной режим |
10 (100) 20 (200) |
|
Объемный расход м3/с (м3/ч) |
0,315 (1140) |
|
Марка используемого компрессора |
7 ВП-20/220 |
|
2. Производительность установки: |
|
|
Режим I –получение жидкого азота кг/с (кг/ч) |
0,0695 (250) |
|
Режим II – получение газообразного кислорода, м3/с (м3/ч) |
0,0515 (185) |
|
Режим III – получение жидкого кислорода, кг/с (кг/ч) |
0,0695 (250) |
|
Режим IV – получение газообразного кислорода, м3/с (м3/ч) - получение жидкого азота, кг/с (кг/ч) |
0,014 (50) 0,055 (200) |
|
Режим V – получение жидкого кислорода, кг/с (кг/ч) – получение газообразного кислорода, м3/с (м3/ч) |
0,055 (200) 0,014 (50) |
|
Режим VI – получение жидкого кислорода, кг/с (кг/ч) |
0,07 (250) |
|
3. Чистота продуктов разделения (содержание кислорода в объемных процентах) |
|
|
Жидкого и газообразного кислорода, не менее |
99,7 |
|
Жидкого азота, не более при содержании аргона %, не более |
0,0003 0,0030 |
|
Отбросного азота в режимах II и III , не более |
3 |
| 4. Давление получаемых продуктов разделения, не более | |
|
Режим I |
0,5 (5) |
|
Режим II |
20 (200) |
|
Режим III |
0,04 (0,4) |
|
Режим IV |
20(200) 0,5(5) |
|
Режим V |
20 (200) 0,04 (0,4) |
|
Режим VI |
2 (20) |
|
5. Установленная мощность, кВт, не более, в том числе: |
445 |
|
Электродвигателя компрессора |
315 |
|
Электродвигателя фреоновых компрессоров |
26 |
|
Электроподогревателя блока очистки воздуха |
30 |
|
Электродвигателя маслонасоса турбодетандера |
1,5 |
|
Испарителя жидкого кислорода |
54 |
|
Насоса жидкого кислорода |
5,5 |
|
Приводов арматуры |
0,4 |
|
Приводов возбудителя |
22 |
|
Шкафы и щиты КИП |
3 |
|
Шкафов компрессоров |
4,6 |
| 6. Потребляемая мощность, кВт, не более | |
|
Режим I , III , VI |
271 |
|
Режим II |
238 |
|
Режим IV , V |
272,75 |
|
7. Удельный расход электроэнергии |
|
|
Режим I , кВтч/кг |
1,08 |
|
Режим II , кВтч/м3 |
1,29 |
|
Режим III , кВтч/кг |
1,08 |
|
Режим IV - жидкого азота, кВтч/кг - газообразного кислорода, кВтч/м3 |
1,1525 0,987 |
|
Режим V - жидкого кислорода, кВтч/кг - газообразного кислорода, кВтч/м3 |
1,1525 1,029 |
|
Режим VI , кВтч/кг |
1,08 |
|
8. Продолжительность рабочей кампании до остановки для отогрева, ч не менее |
4320 |
|
9. Длительность пускового периода, ч. не более |
6 |
|
10. Длительность отогрева, ч не более |
5 |
|
11. Длительность слива жидкости в ис¬паритель, с ( ч ), не более |
3600 (1) |
|
12. Общая масса установки (без компрессора), кг |
21500 |

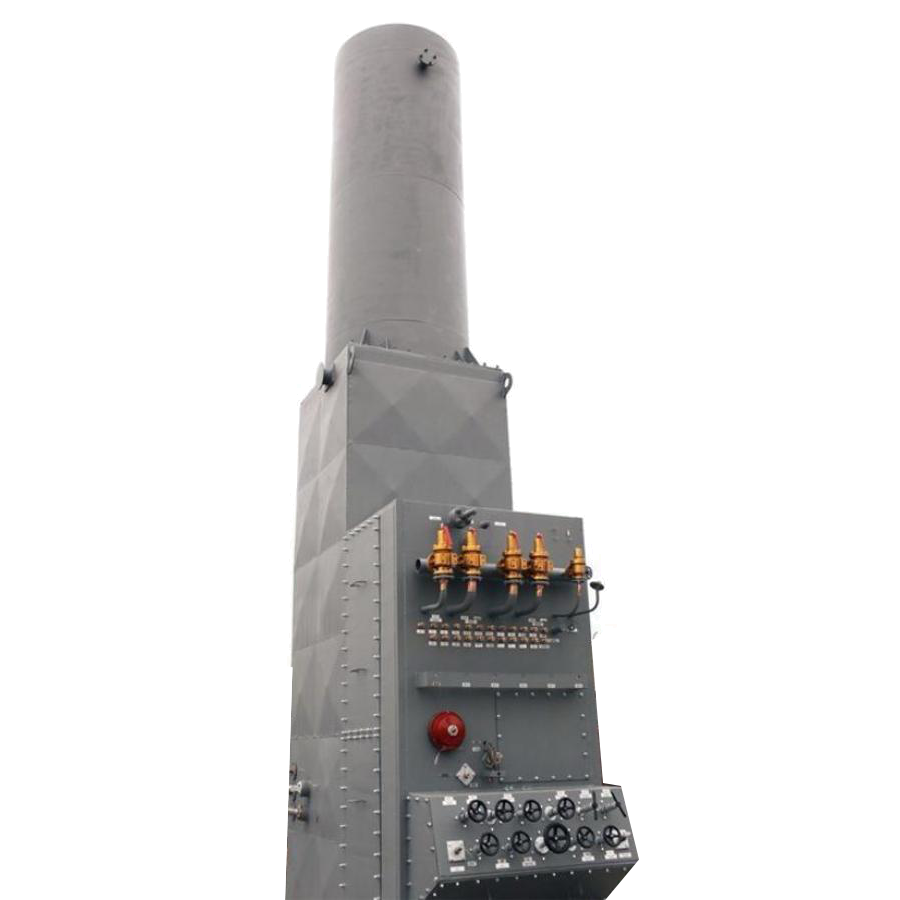

| Состав установки КжКАж-0,25 | |||
| № |
Наименование |
Обозначение |
Кол-во |
| 1 |
Блок разделения |
КК 0220.00.000 |
1 |
| 2 |
Турбодетандерный агрегат ДТ 0,8/20КД |
КК 2026.00.000-92 | 1 |
| 3 |
Блок очистки |
КК 0931.000 |
1 |
| 4 |
Щит управления |
КК 8656.00.000 |
1 |
| 5 |
Ожижитель |
КК 3145.000 |
1 |
| 6 |
Испаритель жидкого кислорода |
КК 6720.000 |
1 |
| 7 |
Влагоотделитель |
КК 3803.000 |
1 |
| 8 |
Компрессор воздушный |
7ВП-20/220 |
1 |
| 9 |
Агрегат компрессорно-конденсаторный |
ФМ-22 |
2 |
| 10 |
Теплообменник |
ТФ5-50-000А |
1 |
| 11 |
Фильтр-осушитель |
ОФФ2-25 |
1 |
| 12 |
Теплообменник фреоновый |
КК 3240.000 |
1 |
| 13 |
Стеллаж датчиков |
КК 1535 |
1 |
| 14 |
Щит с газоанализатором «Циркон» |
КК 8620 |
1 |
| 15 |
Арматура КИПиА |
КК 0023.000 |
1 |
